การหาขนาดเครื่องควบคุมการชาร์จ (Controller Charge) อย่างไร

การหาขนาดเครื่องควบคุมการชาร์จ (Controller Charge)

                 เมื่อเราได้ขนาดและจำนวนแผงโซล่าเซลล์แล้ว เราจะสามารถหาขนาดเครื่องควบคุมการชาร์จ (Controller Charge)ได้จาก

1.ดูกำลังสูงสุดและแรงดันสูงสุดจากสเปคแผง
2.ลักษณะการต่อเป็นแบบไหน (อนุกรม, ขนาน)
3.หาค่ารวมของกำลังสูงสุดและแรงดันสูงสุด ในระบบ
4.หาขนาดเครื่องควบคุมการชาร์จ จาก (ค่ารวมของกำลังสูงสุดในระบบ/ค่ารวมแรงดันสูงสุดในระบบ) x 1.2 (เป็นค่า Safety Factor 20%)
5.นำค่าที่ได้ไปเลือกเทียบค่าที่ใกล้เคียงที่มีขนาดตามท้องตลาด

           ตัวอย่าง ใช้ขนาดแผงโซล่าเซลล์ 400 วัตต์ จำนวน 2 แผง ต่อแบบอนุกรม

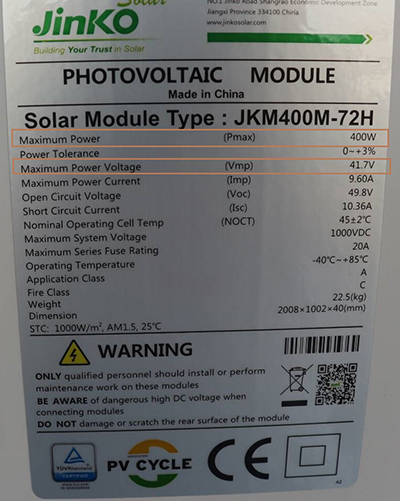

จากสเปคแผง กำลังสูงสุด 400 วัตต์ และแรงดันสูงสุด 41.7 โวลต์
ค่ารวมของกำลังสูงสุดในระบบ = 2 x 400 = 800 วัตต์
ค่ารวมแรงดันสูงสุด ในระบบ = 2 x 41.7 = 83.4 โวลต์
ขนาดเครื่องควบคุมการชาร์จ = (800 / 83.4) x 1.2 = 11.51 แอมป์
เทียบค่าที่ใกล้เคียงที่มีขนาดตามท้องตลาดเลือกที่ 10 แอมป์

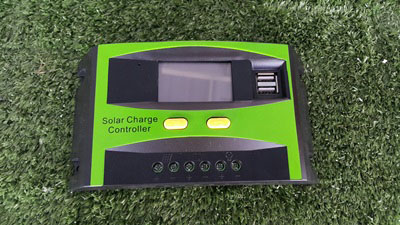

          ขนาดของเครื่องควบคุมการชาร์จ

          ชนิด PWM Solar Charge Controller ขนาดปริมาณกระแสไฟใช้งาน ตามความต้องการ 10A ,20A ,30A 40A ,50A, 60A และเลือกตามแรงดัน Input ได้แก่ 12V, 24V, 48V , 96V

          ชนิด MPPT Solar Charge Controller ขนาดปริมาณกระแสไฟใช้งาน ตามความต้องการ 10A ,20A ,30A 40A ,50A, 60A และเลือกตามแรงดัน Input ได้แก่ 12V, 24V, 48V , 96V
