ชุดควบคุมการชาร์จไฟ (Change Controller) คอนโทรลชาร์จเจอร์

ชุดควบคุมการชาร์จไฟ (Change Controller)

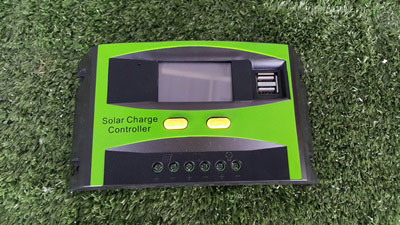

            ชุดควบคุมการชาร์จไฟ ( Charge Controller) เป็นอุปกรณ์ส่วนหนึ่งของระบบไฟฟ้าโซล่าเซลล์ แบบอ๊อฟกริด (Off Grid ) ชนิดที่ใช้แบตเตอรี่ โดยชุดควบคุมการชาร์จไฟ นี้จะเป็นอุปกรณ์อิเล็กทรอนิกส์ ต่อระหว่าง แผงโซล่าเซลล์ แบตเตอรี่ และโหลด

    ชุดควบคุมการชาร์จไฟจะมีหน้าที่หลัก คือ

           1.ควบคุมการจ่ายกระแสไฟจากแผงโซล่าเซลล์ ที่จ่ายมายังแบตเตอรี่ เช่น เมื่อแบตเตอรี่มีแรงดันเต็ม ชุดควบคุมการชาร์จไฟ จะตัดกระแสไฟที่มาจากแผงโซล่าเซลล์ ถ้าไม่มีการตัดกระแสไฟ (มีการชาร์จไฟเข้าแบตเตอรี่ตลอด) จะทำให้ภายในแบตเตอรี่มีความดันและความร้อนมาก เป็นผลให้แบเตอรี่เกิดความเสียหาย ในกรณีที่มากเกินไปอาจส่งผลให้แบตเตอรี่ระเบิดได้

         2.ป้องกันการย้อนของกระแส จากแบตเตอรี่ไปยังแผงโซล่าเซลล์ เช่น ในเวลากลางคืนการใช้ไฟฟ้านั้นมาจากแบตเตอรี่ซึ่งส่วนหนึ่งจะย้อนไปยังแผงโซล่าเซลล์

         3.ตัด-ต่อโหลด คือเมื่อแบตเตอรี่มีแรงดันที่ต่ำ ชุดควบคุมการชาร์จไฟ จะตัดกระแสไฟที่ต่อไปยังโหลด เพื่อป้องกันแบตเตอรี่คายประจุมากเกินไป

    ชุดควบคุมการชาร์จไฟมีอยู่ด้วยกัน 2 ชนิดคือ

1.PWM = Pulse Width Modulation
2.MPPT = Maximum Power Point Tracking
